Un schéma de VMC simple flux montre l’air neuf entrant dans les pièces de vie, puis circulant vers la cuisine, la salle de bains et les WC où il est extrait. Le caisson aspire l’air vicié par des gaines et le rejette à l’extérieur, et on peut consulter un guide pour le brancher correctement.
Une bouche dans un séjour n’extrait normalement pas l’air d’une VMC simple flux. L’air traverse d’abord le logement vers les pièces humides. En rénovation, les erreurs viennent souvent d’une entrée d’air oubliée, d’une porte trop étanche, d’une gaine écrasée ou d’un rejet mal placé. Distinguer réseau d’air et circuit électrique évite les confusions.
Ce qu'il faut savoir
Comprendre le schéma d’une VMC simple flux
FLUX D’AIR Entrées d’air : séjour / chambres ↓ Passage sous les portes ↓ Bouches : cuisine / salle de bains / WC ↓ Gaines → caisson d’extraction → rejet extérieur CIRCUIT ÉLECTRIQUE Tableau électrique → protection → caisson / commande éventuelle

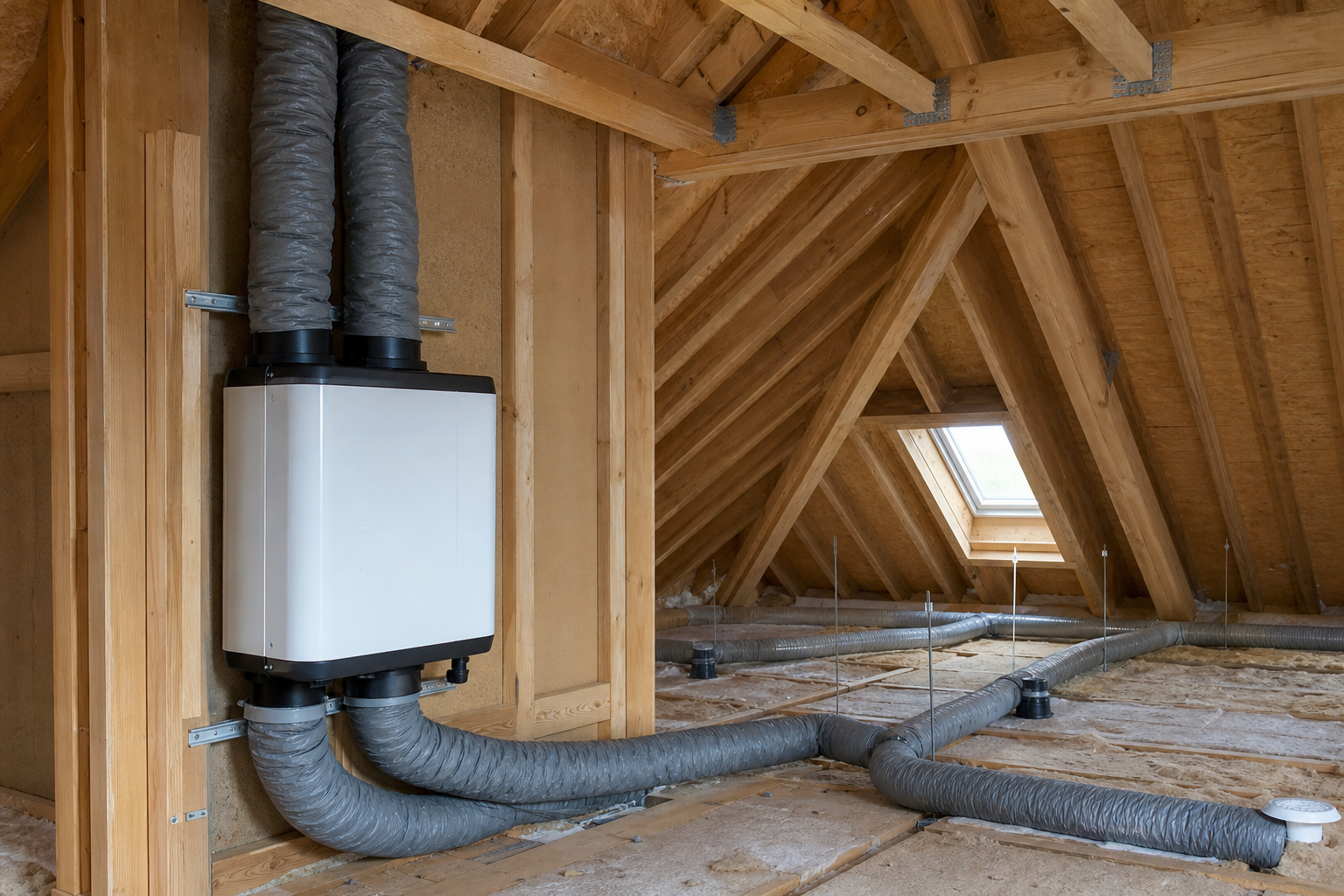

L’air neuf entre par les menuiseries ou les murs des pièces principales. Il rejoint les pièces de service sous les portes, puis les bouches aspirent l’air chargé d’humidité et d’odeurs. Les gaines relient ces bouches au groupe d’extraction, qui rejette l’air dehors par la toiture ou la façade selon la configuration. Une VMC autoréglable conserve ce principe de circulation unique.
Installer une VMC simple flux : suivre le bon ordre des opérations
En rénovation, dessinez le réseau avant de percer. Chaque gaine doit rester accessible, sans écrasement, et isolée lorsqu’elle traverse un volume froid.
- Repérez les pièces à extraire, l’emplacement du caisson et le parcours vers le rejet extérieur.
- Posez les manchettes aux bouches, puis les gaines adaptées au réseau.
- Fixez le groupe moteur dans un endroit accessible, sans tendre les conduits.
- Raccordez les gaines au caisson et réalisez le rejet selon les prescriptions du fabricant.
- Coupez l’alimentation avant le raccordement électrique et suivez la notice.
Pour concevoir le réseau, reportez-vous systématiquement au tableau de diamètres de la notice pour chaque bouche et chaque raccord. Limitez les coudes, évitez les contre-pentes favorisant l’eau de condensation et soutenez les gaines pour qu’elles gardent leur section. Après pose, contrôlez le tirage selon la notice.
- Caisson accessible pour contrôle et entretien.
- Gaines raccordées, non écrasées et isolées en volume froid.
- Bouches correctement raccordées.
- Entrées d’air dégagées.
- Portes laissant passer l’air entre les pièces.
- Rejet extérieur libre.
- Fonctionnement vérifié selon la notice du fabricant.

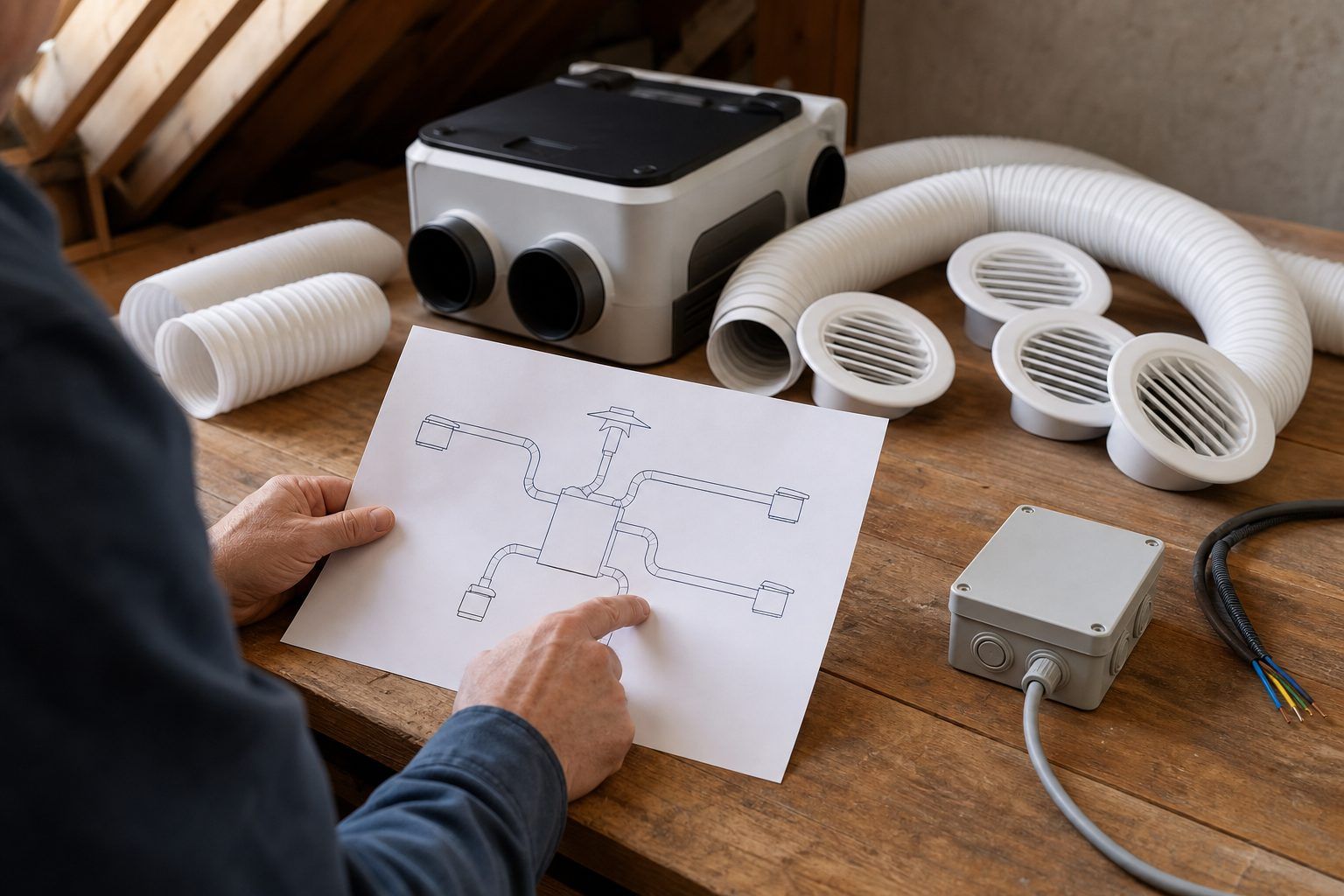

Lire un schéma de branchement de VMC sans confondre électricité et ventilation
Le schéma aéraulique montre bouches, gaines, caisson et sortie d’air. Le schéma électrique montre le tableau, la protection, les conducteurs, le caisson et une éventuelle commande. Ils sont complémentaires, mais distincts.
Le câblage dépend toujours de la référence du caisson, de son alimentation et de sa commande. Un dessin trouvé en ligne ne remplace pas la notice du fabricant. Si la protection ou un conducteur n’est pas identifié avec certitude, faites intervenir un électricien.
En rénovation ou en appartement : adapter le schéma au logement
Le bon schéma tient compte des combles, faux plafonds, murs porteurs, volumes froids et du chemin de rejet. Des gaines courtes, peu coudées et isolées facilitent la pose. Le caisson doit rester atteignable.
| Type de VMC | Lecture du schéma |
|---|---|
| Autoréglable | Les entrées d’air et bouches suivent les caractéristiques prévues par l’équipement. |
| Hygroréglable | Certains éléments s’adaptent à l’humidité ; vérifiez leur compatibilité sur la notice. |
| Double flux | Elle comporte un réseau d’insufflation et un réseau d’extraction : son schéma est différent. |
En appartement, toiture, façade et conduits collectifs peuvent relever de la copropriété. Consultez le règlement et les autorisations nécessaires. Vérifiez les informations de l’ADEME, de service-public.fr et de Légifrance, puis faites valider les contraintes techniques.
Réponses à vos questions
Comment poser une VMC simple flux ?
Repérez les pièces de service, le caisson accessible et le rejet extérieur. Posez manchettes, gaines et groupe avant le raccordement électrique hors tension. Vérifiez les diamètres indiqués par la notice.
Comment comparer des devis de VMC double flux ?
Comparez donc des devis de même périmètre : caisson, échangeur, réseaux d’extraction et d’insufflation, bouches, entrées ou terminaux d’air, percements, isolation, raccordement électrique, réglages et remise en état. Vérifiez aussi ce qui est exclu, notamment les adaptations de plafonds, de toiture ou de façade. Un prix global seul ne permet pas de comparer les prestations.
Comment estimer un devis d’installation de VMC simple flux ?
Aucune référence publique vérifiable n’est fournie ici pour chiffrer matériel et pose. Demandez un relevé détaillé des pièces à extraire, du parcours des gaines, de l’accès aux combles, du rejet et de l’état électrique. Le devis doit distinguer caisson, bouches, gaines, isolation, percements, raccordement, mise en service et remise en état. Comparez les mêmes fournitures et les mêmes contraintes de pose avant de retenir une offre.
Qu’est-ce qu’une VMC double flux ?
Elle extrait l’air des pièces de service et insuffle de l’air neuf dans les pièces principales. Elle comporte donc deux réseaux de gaines et un échangeur.
Comment installer une VMC en rénovation ?
Partez des contraintes du bâti : passages disponibles, caisson accessible, gaines isolées en volume froid et rejet réalisable. Limitez les coudes et les écrasements.
Comment câbler une VMC ?
Coupez le courant au tableau et utilisez uniquement le schéma correspondant à la référence du caisson. En cas de doute, faites intervenir un électricien qualifié.
Comment est constituée une VMC simple flux ?
Elle comprend des entrées d’air, des bouches d’extraction, des manchettes, des gaines, un caisson et une sortie extérieure.
Comment installer une VMC dans un appartement ?
Vérifiez le règlement de copropriété et la nature des conduits existants avant toute sortie ou modification. Les réseaux collectifs ne se modifient pas sans autorisation.
