Comment Brancher une VMC sans prendre de risque ?

Brancher une VMC consiste à l’alimenter depuis un circuit électrique dédié, protégé au tableau, puis à raccorder phase, neutre et terre selon la notice du fabricant. Le montage change selon le modèle, avec ou sans interrupteur, et impose de couper le courant puis de vérifier l’absence de tension.

Dans une maison rénovée, le piège classique consiste à repiquer la VMC sur l’éclairage parce que les fils passent déjà au plafond. Sur le terrain, c’est souvent là que commencent les ennuis : arrêt involontaire, protection mal choisie, interrupteur confondu avec une commande de vitesse, voire fils dont les couleurs ne racontent plus la même histoire. Avant de brancher une VMC simple flux ou hygroréglable, il faut donc raisonner circuit, alimentation et usage réel des pièces humides. L’objectif n’est pas de transformer chacun en électricien, mais de savoir reconnaître un branchement propre, un cas limite et le moment où il vaut mieux passer la main.

Brancher une VMC : la réponse courte et les règles à ne pas contourner

Pour brancher une VMC, il faut l’alimenter depuis un circuit dédié au tableau électrique, protégé et identifié, puis raccorder phase, neutre et terre selon la notice du fabricant. Une VMC ne s’improvise pas sur l’éclairage : elle doit fonctionner longtemps, sans échauffement ni bricolage caché. Le branchement VMC varie ensuite selon le modèle : VMC simple flux autoréglable, hygroréglable, deux vitesses avec interrupteur, ou double flux avec commandes plus complètes. Coupez au disjoncteur général. Vérifiez l’absence de tension avec un appareil adapté, pas au hasard avec un tournevis fatigué. La NF C 15-100 reste la référence couramment citée pour l’installation électrique basse tension, notamment quand on parle de circuit dédié VMC, de protections et d’identification au tableau. Des guides pratiques comme Quelle Énergie, Bricozor ou Ethna System détaillent surtout le branchement des fils ; ici, l’installation VMC sera aussi regardée côté limites réelles en rénovation. Si les couleurs de conducteurs, l’état du tableau ou le rôle d’un interrupteur vous laissent un doute, je passerais la main à un électricien.

Matériel nécessaire pour un branchement de VMC propre

Avant de raccorder le caisson, rassemblez le matériel branchement VMC adapté : ligne dédiée, conducteurs aux bonnes couleurs, protection au tableau, commande spécifique si le modèle gère deux vitesses, boîte de dérivation si besoin et outils isolés. Le bon matériel évite les montages bricolés, pénibles à contrôler ensuite.

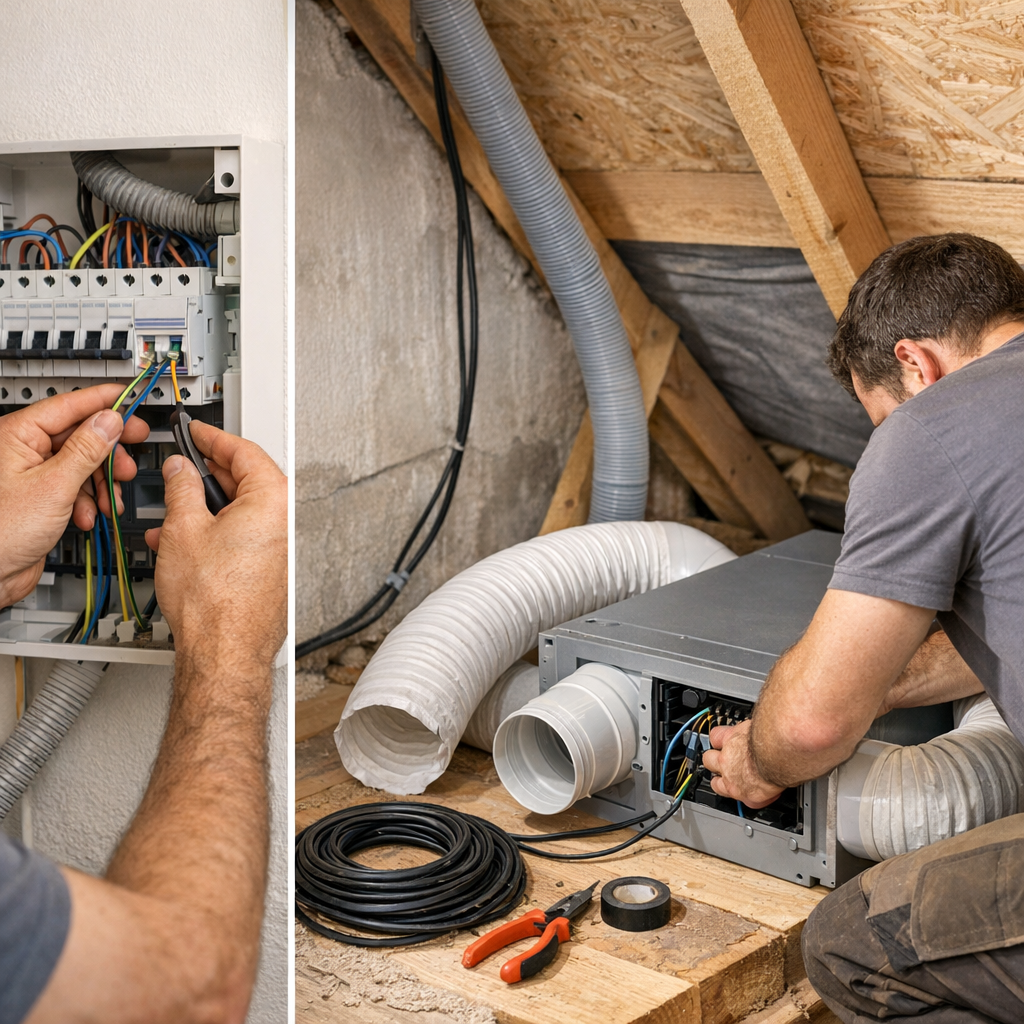

Étapes de branchement d’une VMC simple flux, du tableau au caisson

Le branchement d’une VMC simple flux se fait dans l’ordre : couper l’alimentation, créer ou identifier le circuit dédié, amener phase, neutre et terre au caisson, raccorder les bornes selon la notice, puis tester l’aspiration aux bouches d’extraction. L’interrupteur n’est ajouté que si le modèle le prévoit.

1. Procédez à la coupure générale, puis faites un contrôle d’absence de tension avec un appareil adapté avant d’ouvrir le tableau ou le boîtier du caisson VMC.
2. Identifiez le circuit destiné à la ventilation : en rénovation, si le tableau est douteux, mélangé ou sans protection claire, arrêtez-vous et faites vérifier l’installation.
3. Repérez phase, neutre et terre sans vous fier uniquement aux couleurs, car l’ancien réserve parfois des surprises après plusieurs reprises de câblage.
4. Pour raccorder une VMC, amenez le câble au caisson, branchez la phase sur la borne L VMC, le neutre sur la borne N VMC et le fil de terre VMC sur la terre si elle existe.
5. Fixez le câble au serre-câble, fermez le boîtier, remettez sous tension, puis vérifiez chaque bouche avec une feuille de papier léger attirée sans forcer.

Avec interrupteur, sans interrupteur ou deux vitesses : quel montage choisir ?

Une VMC peut fonctionner sans interrupteur manuel lorsqu’elle est prévue pour tourner en continu. Sur un modèle deux vitesses, l’interrupteur sert souvent à sélectionner petite vitesse ou grande vitesse, pas à couper durablement la ventilation. Pour une VMC hygroréglable, le câblage dépend surtout de la notice du fabricant. Le branchement vmc sans interrupteur reste donc courant, à condition que l’alimentation permanente soit prévue et protégée au tableau, notamment pour suivre la consommation et vérifier une facture d’électricité. C’est le cas à vérifier. Un interrupteur VMC classique n’apporte pas de protection électrique : il ne remplace ni le circuit dédié ni le disjoncteur, il commande seulement un ordre ou une phase selon le montage. Le branchement vmc 2 vitesses explique beaucoup de demandes en rénovation, notamment quand on lit « branchement interrupteur vmc 3 fils », avec une phase commune et des retours de commande possibles. Les recherches en 2, 4 ou branchement vmc 5 fils ne donnent jamais une couleur universelle : le bornier prime sur l’habitude. Même avec un appareillage type Legrand, on suit le schéma de la VMC. Pour savoir comment brancher une vmc hygroréglable, je regarde d’abord si l’électronique doit rester alimentée en continu pour piloter les débits. L’arrêt total se réserve à la maintenance, après coupure au tableau. Pas à l’usage quotidien.

Cas à éviter : éclairage, salle de bain et rénovation ancienne

Brancher une VMC sur le circuit éclairage est une fausse bonne idée : la ventilation peut être coupée avec la lumière et la protection n’est pas prévue pour cet usage. En rénovation, mieux vaut vérifier le tableau, l’état des conducteurs et l’emplacement des bouches avant tout raccordement vmc. C’est non négociable.

1. Écartez une vmc circuit éclairage ou un branchement vmc sur interrupteur lumière si l’appareil doit fonctionner en continu.
2. En salle de bain, posez la bouche en partie haute, loin d’un obstacle, avec une gaine courte et lisible.
3. Si les combles sont étroits, humides ou encombrés, ne forcez pas le passage des gaines ni les connexions.
4. Devant un ancien code couleur, identifiez les conducteurs avant de brancher vmc en rénovation.
5. Sans terre disponible, avec tableau ancien ou protection douteuse, arrêtez le chantier et faites contrôler.

Questions fréquentes

comment brancher une vmc hygroréglable

Une VMC hygroréglable se branche généralement sur une alimentation permanente, sans coupure quotidienne, pour laisser le moteur gérer le débit selon l’humidité. Coupez le courant, repérez phase, neutre et terre si prévue, puis suivez strictement la notice du caisson. En maison, je conseille un circuit dédié protégé, souvent 2 A, et une vérification par électricien si le tableau est ancien.

comment brancher vmc 2 vitesses avec arrêt

Pour une VMC 2 vitesses avec arrêt, il faut distinguer alimentation moteur, petite vitesse, grande vitesse et commande d’arrêt selon le modèle. L’arrêt total est rarement conseillé, car il bloque le renouvellement d’air et peut créer condensation et moisissures. Si la notice l’autorise, utilisez un interrupteur adapté, pas un bricolage sur les fils, avec protection au tableau et connexions en boîte accessible.

Comment brancher une VMC sans interrupteur ?

Sans interrupteur, une VMC se branche en fonctionnement permanent : phase et neutre arrivent directement au caisson depuis le tableau, via un circuit protégé. C’est fréquent pour une VMC simple flux autoréglable ou hygroréglable. La coupure se fait alors au disjoncteur pour l’entretien. Attention à ne jamais intervenir sous tension et à laisser les bornes accessibles.

Comment brancher une VMC avec interrupteur ?

Avec un interrupteur, le branchement dépend du type de commande : marche forcée, grande vitesse, ou coupure autorisée par le fabricant. En pratique, on envoie une phase commandée vers la borne prévue, avec neutre permanent au caisson. L’interrupteur doit être placé hors volume de sécurité en salle d’eau. Si le schéma de bornier n’est pas clair, mieux vaut s’arrêter.

Où mettre la VMC dans la salle de bain ?

Dans une salle de bain, on ne met généralement pas le caisson VMC, mais une bouche d’extraction. Elle se place en hauteur, près de la douche ou baignoire sans être dans un volume électrique interdit, et à l’opposé de l’entrée d’air pour balayer la pièce. Le caisson, lui, va plutôt en combles, garage ou local technique, accessible et désolidarisé du bruit.

Quelle alimentation pour une VMC ?

Une VMC domestique est généralement alimentée en 230 V monophasé, sur un circuit dédié protégé au tableau, souvent par un disjoncteur 2 A selon les pratiques de la NF C 15-100 et la notice. Le câble couramment rencontré est du 1,5 mm². La terre dépend de la classe de l’appareil : ne l’inventez pas, suivez le bornier.

Comment faire le branchement electrique d'une VMC ?

Pour faire le branchement électrique d’une VMC, commencez par couper l’alimentation générale, contrôler l’absence de tension, puis lire le schéma du fabricant. Raccordez les conducteurs au bornier : neutre, phase permanente, éventuellement phase commandée ou grande vitesse. Les connexions doivent être serrées, protégées et accessibles. En rénovation, je fais toujours vérifier l’état du circuit avant mise en service.

Comment raccorder une VMC ?

Raccorder une VMC, ce n’est pas seulement brancher les fils. Il faut relier les gaines aux bouches d’extraction, limiter les coudes, éviter les gaines écrasées, isoler les passages en combles froids et sortir l’air dehors, jamais dans les combles. Ensuite seulement, on branche le caisson et on contrôle le flux à chaque bouche, porte détalonnée comprise.

Coupez, vérifiez, identifiez le circuit, lisez la notice, puis seulement raccordez. Si le tableau est ancien, si les fils ne sont pas clairs ou si l’interrupteur commande aussi l’éclairage, mieux vaut faire valider l’installation. Une VMC doit tourner longtemps, sans bricolage ni arrêt accidentel : c’est ce qui protège la maison autant que le confort quotidien. Préparez des photos et la référence du caisson avant de demander conseil.
