Un schéma de branchement d’un radiateur électrique avec fil pilote montre la phase, le neutre et le conducteur de commande qui transmet les ordres de chauffage. Le fil pilote ne sert pas à alimenter le radiateur : s’il n’est pas utilisé, il doit être isolé, jamais raccordé au hasard.
Vous remplacez un vieux convecteur et un fil noir sort de la boîte, sans que personne ne sache s’il commande le chauffage ou s’il a été détourné en phase. C’est typiquement le moment où je ralentis, parce qu’un branchement de radiateur électrique se gagne d’abord par l’identification des conducteurs. Phase, neutre, éventuelle terre, fil pilote, sortie de câble, programmateur : chaque cas a sa limite. L’objectif n’est pas de transformer un propriétaire prudent en électricien, mais de lui donner une lecture fiable du schéma avant de brancher, d’isoler ou de faire intervenir.
En bref : les réponses rapides
Fil pilote radiateur : définition et rôle dans le chauffage électrique
Le fil pilote est un conducteur de commande, souvent noir, qui transmet des ordres à un radiateur électrique : confort, éco, hors gel, arrêt ou délestage selon les appareils. Il ne remplace ni la phase ni le neutre. Non utilisé, il reste isolé, jamais raccordé au hasard.
Schéma de branchement d’un radiateur électrique avec fil pilote : le principe sûr
Le schéma de principe relie la phase du circuit chauffage à la phase du radiateur, le neutre au neutre, et le fil pilote au programmateur ou module de commande. La terre ne se raccorde pas sur un radiateur classe II. Tout repérage se fait hors tension.
- Coupez l’alimentation du circuit chauffage au tableau.
- Vérifiez l’absence de tension avec un appareil adapté.
- Identifiez phase, neutre, terre éventuelle et fil pilote dans la boîte.
- Raccordez selon la notice, sans improviser sur les couleurs.
- Refermez, remettez sous tension, puis testez les ordres de chauffage.

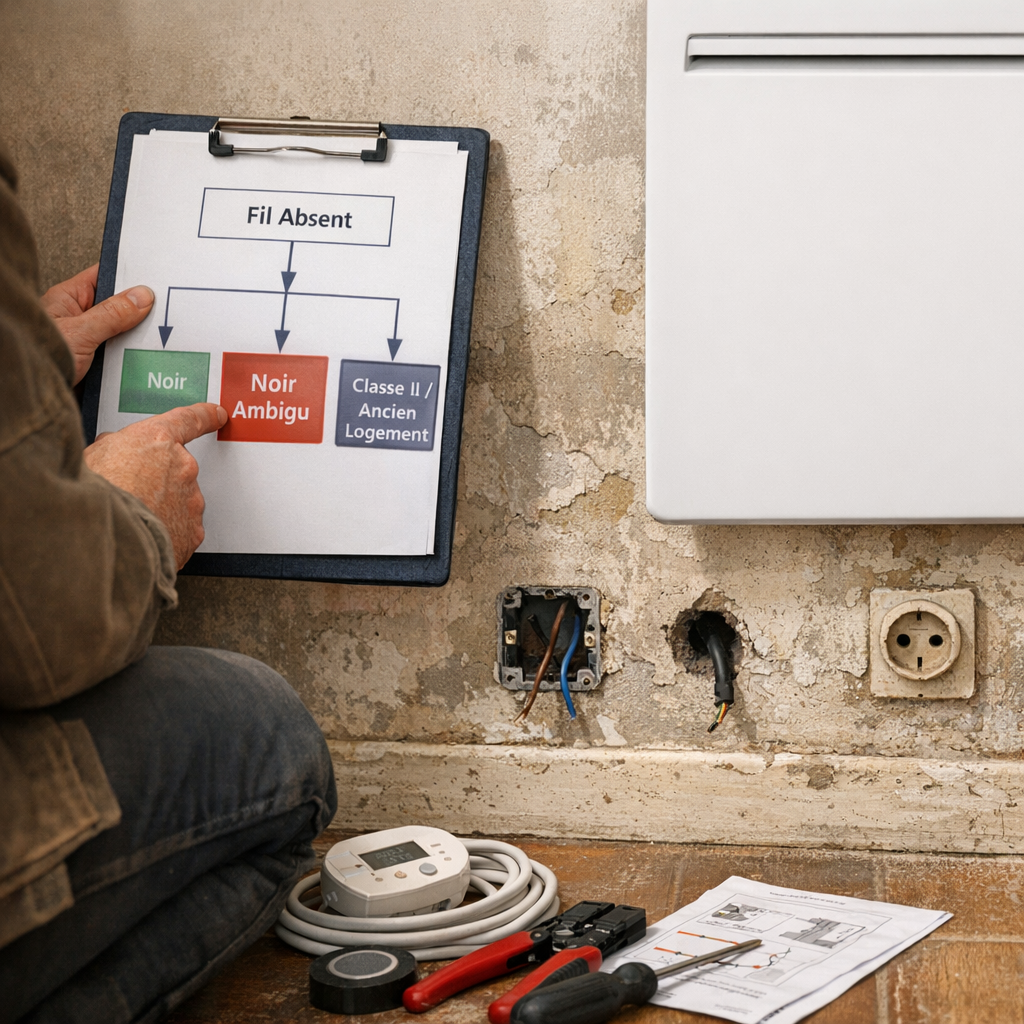

Arbre de décision terrain : fil absent, noir ambigu, classe II ou ancien logement
Avant de raccorder, décidez selon ce que vous voyez vraiment. Un fil pilote absent ne s’invente pas, un fil noir peut être une phase, un radiateur classe II n’utilise généralement pas la terre, et un ancien logement peut manquer de gaine électrique dédiée. En doute sérieux, l’intervention s’arrête.
| Situation observée | Indice à vérifier | Action recommandée | Limite d’intervention |
|---|---|---|---|
| Fil pilote absent dans le mur | Seulement phase et neutre disponibles | Se demander que faire du fil pilote radiateur : isoler le conducteur du radiateur, ou prévoir un module connecté compatible | Ajouter un conducteur dans une gaine électrique relève souvent d’un électricien |
| Fil noir douteux | Couleur non fiable, tension inconnue | Ne pas brancher au hasard | Diagnostiquer une phase possible demande mesure et compétence |
| Radiateur classe II sans borne de terre | Double isolation signalée sur l’appareil | Ne pas chercher à raccorder la terre au radiateur | Modifier le cordon ou l’appareil est à exclure |
| Ancien logement chauffage électrique | Aucune gaine libre vers les radiateurs | Éviter de supprimer fil pilote radiateur électrique sans comprendre les zones | Tirage de ligne et choix de section fil pilote radiateur : électricien |
| Programmateur fil pilote incompatible | 4 ou 6 ordres non reconnus | Vérifier la notice du programmateur fil pilote, du thermostat d’ambiance ou du module connecté | Modifier le tableau électrique n’est pas un essai de bricolage |
| Plusieurs radiateurs sur zones différentes | Commandes mélangées, pièces non cohérentes | Repérer chaque zone avant tout raccordement | Regrouper ou séparer les circuits sans schéma fiable impose un électricien |
Raccorder un programmateur fil pilote : tableau, thermostat ou module connecté
Un programmateur fil pilote peut être installé au tableau, dans une pièce ou près du radiateur selon l’installation. Le câblage reste le point de départ. Il doit rester compatible avec les radiateurs, les zones de chauffage et les ordres attendus. Un thermostat connecté simplifie le pilotage, mais ne corrige jamais un fil pilote mal identifié.
Contrôles après branchement et limites d’intervention avant remise sous tension
Après raccordement, contrôlez visuellement les connexions, vérifiez qu’aucun conducteur nu ne dépasse, refermez la boîte de raccordement, puis lancez un test fil pilote radiateur depuis le programmateur. Si le disjoncteur déclenche, si un fil chauffe ou si le repérage reste incertain, coupez et appelez un professionnel.
- Travaillez hors tension et vérifiez le serrage correct des dominos, bornes automatiques ou connecteurs prévus par la notice.
- Contrôlez la cohérence phase/neutre avant de brancher un radiateur électrique, sans vous fier seulement à la couleur d’un ancien fil.
- Isolez séparément le fil pilote inutilisé si vous choisissez de ne pas brancher fil pilote radiateur, sans le raccorder à la terre.
- Sur un radiateur classe II, respectez l’absence de raccordement à la terre, même si un conducteur vert-jaune arrive dans la boîte.
- Testez les ordres confort, éco et hors gel, puis conservez la notice fabricant avec le schéma réel de la pièce.
Questions fréquentes
que faire du fil pilote radiateur
Le fil pilote d’un radiateur électrique sert à recevoir des ordres de chauffage : confort, éco, hors gel, arrêt. Si vous n’avez pas de programmateur, il faut l’isoler seul dans une borne ou un capuchon adapté. Ne le raccordez jamais à la terre, à la phase ou au neutre par défaut.
comment brancher un radiateur sans le fil pilote
Pour brancher un radiateur sans utiliser le fil pilote, raccordez uniquement la phase sur L et le neutre sur N, après avoir coupé le courant au disjoncteur. Le fil pilote, souvent noir, doit rester isolé séparément. Sur beaucoup de radiateurs de classe II, il n’y a pas de terre à raccorder.
Où se branche le fil pilote d'un radiateur électrique ?
Le fil pilote se branche sur la borne fil pilote du programmateur, du gestionnaire d’énergie ou du module de commande prévu pour le chauffage électrique. Côté radiateur, il correspond généralement au conducteur noir. Le schéma de branchement doit rester cohérent avec le tableau électrique et les zones de chauffage.
Comment fonctionne un radiateur électrique avec fil pilote ?
Un radiateur électrique avec fil pilote reçoit des ordres envoyés par un programmateur : confort, éco, hors gel, arrêt, parfois confort -1 °C ou -2 °C. Le radiateur garde son thermostat, mais adapte son comportement selon l’ordre reçu. C’est pratique pour programmer plusieurs pièces sans couper directement leur alimentation.

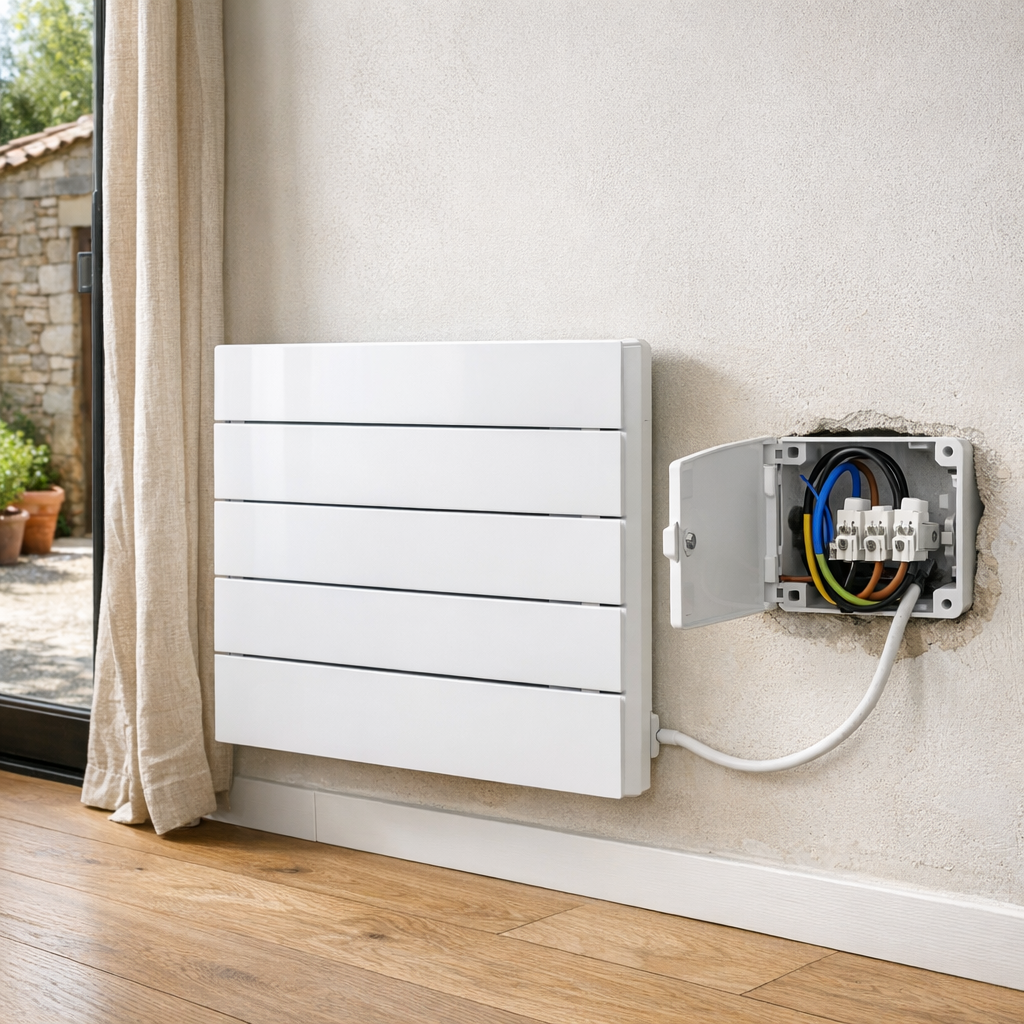

Est-il obligatoire de brancher le fil pilote ?
Non, il n’est pas obligatoire de brancher le fil pilote pour qu’un radiateur chauffe. Le radiateur peut fonctionner avec la phase et le neutre seulement, via son thermostat intégré. En revanche, sans fil pilote raccordé, vous perdez la programmation centralisée. Le conducteur non utilisé doit être isolé proprement.
Comment raccorder le fil pilote d'un radiateur ?
Pour raccorder le fil pilote, coupez l’alimentation, identifiez le conducteur pilote du radiateur, souvent noir, puis reliez-le au conducteur pilote venant du programmateur ou du gestionnaire. Utilisez une borne adaptée et vérifiez le schéma du fabricant. En rénovation, je conseille de contrôler aussi le repérage au tableau.
ou brancher fil pilote radiateur
Le fil pilote du radiateur se branche uniquement sur un circuit de commande fil pilote : programmateur, délesteur, gestionnaire d’énergie ou module connecté compatible. Il ne se branche pas sur la terre. Si aucun équipement de pilotage n’est prévu, laissez-le en attente, isolé dans une borne fermée.
fil pilote radiateur c'est quoi
Le fil pilote d’un radiateur est un conducteur de commande, généralement noir, utilisé sur les chauffages électriques français. Il ne transporte pas la puissance principale comme la phase et le neutre. Son rôle est d’envoyer des consignes de fonctionnement au radiateur, afin de piloter les températures selon les horaires.
Avant de serrer une borne, partez du plus simple : coupez le courant, identifiez phase et neutre, vérifiez le fil pilote, puis isolez-le s’il ne sert pas. Un radiateur classe II ne réclame pas la terre, et un programmateur incompatible ne se force pas. Si la couleur des fils, la gaine ou le tableau ne racontent pas la même histoire que le schéma, arrêtez-vous. Le bon geste terrain, c’est souvent de préparer les informations et d’appeler un électricien.
