Le symbole chauffe-eau sur tableau électrique identifie le circuit du ballon d’eau chaude sanitaire. Il peut apparaître sous forme de pictogramme, sigle ECS, cumulus ou CE, souvent près du disjoncteur et du contacteur jour/nuit avec positions auto, 0 et marche forcée.
Un matin sans eau chaude, le bon réflexe n’est pas de démonter le tableau, mais de repérer calmement le circuit dédié. Dans les maisons que j’ai suivies en rénovation, l’étiquette du chauffe-eau était parfois claire, parfois absente, parfois fausse après plusieurs travaux. Un tableau Hager, Schneider Electric ou Legrand peut afficher un pictogramme propre, mais l’électricien a aussi pu écrire ECS, cumulus ou CE au feutre. L’objectif est simple : identifier sans danger le bon disjoncteur et le contacteur jour/nuit, puis savoir quand s’arrêter.
En bref : les réponses rapides

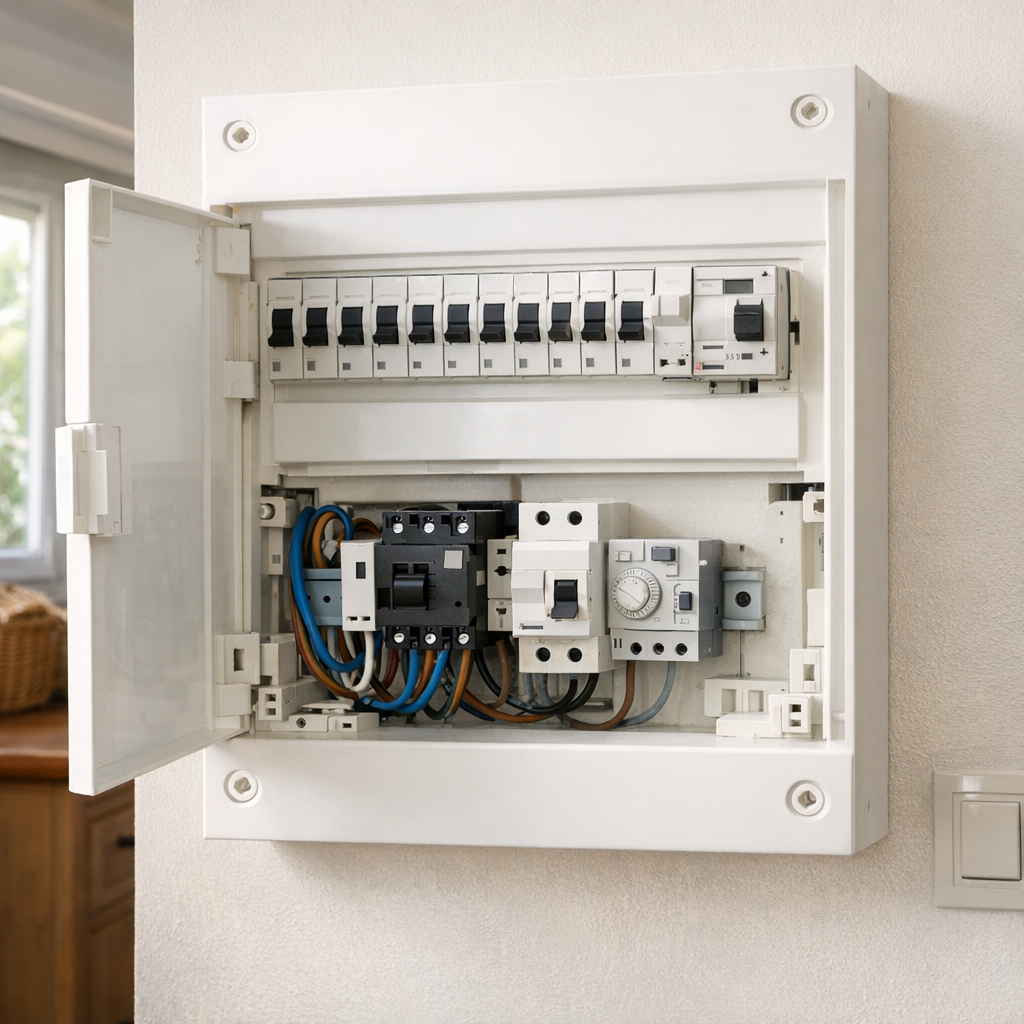

Reconnaître le symbole chauffe-eau sur un tableau électrique
Le symbole chauffe-eau sur tableau électrique désigne généralement le circuit du ballon d'eau chaude sanitaire. Il peut prendre la forme d'un ballon stylisé, d'un robinet avec vagues, de la mention ECS, cumulus ou chauffe-eau. Il se trouve souvent près du disjoncteur dédié ou du contacteur jour/nuit. Cherchez aussi la mention CE. Le pictogramme chauffe-eau dépend de la marque du matériel, mais aussi de l’étiquette posée par l’électricien au moment de l’installation ou d’une rénovation.
Disjoncteur, contacteur jour/nuit et étiquette : ne pas confondre
Le disjoncteur chauffe-eau protège le circuit du ballon, tandis que le contacteur jour nuit commande son fonctionnement en heures creuses ou en marche forcée. L’étiquette sert seulement au repérage. Les confondre peut faire couper le mauvais départ ou orienter un diagnostic vers une fausse panne.
| Élément visible | Rôle | Repères chiffrés courants | Source ou prudence |
|---|---|---|---|
| Disjoncteur chauffe-eau | Protège le circuit puissance du ballon électrique. | Repère fréquent : 20 A pour un ballon domestique. | À vérifier avec la NF C 15-100 et la notice fabricant ; ce n’est pas une consigne de câblage. |
| Contacteur chauffe-eau | Bascule entre arrêt, auto et marche forcée. | Positions courantes : 0, AUTO, I. | Ne pas l’assimiler au disjoncteur : il commande, il ne protège pas seul. |
| Commande 2 A, si présente | Protège la commande du contacteur jour/nuit. | Repère fréquent : 2 A. | Présence variable selon le tableau électrique chauffe eau et sa date de rénovation. |
| Étiquette de module | Identifie le départ : ballon, ECS, cumulus. | Largeur usuelle d’un module : 17,5 mm. | Repère de lecture repris dans des guides pratiques type IZI by EDF ; une étiquette peut être fausse. |
| Plages d’heures creuses | Déclenchent la chauffe automatique si l’option existe. | Souvent 8 h par jour, réparties ou continues. | À contrôler sur le compteur, l’espace Enedis ou la facture du fournisseur, par exemple EDF. |
Identifier le chauffe-eau quand le symbole manque ou semble faux
Si le symbole manquant bloque le repérage, procédez par vérifications simples et non invasives : lire les étiquettes, repérer le contacteur, observer la position Auto, puis tester une coupure courte sans ouvrir le tableau. En cas de doute, tableau ancien ou déclenchement répété, l’électricien reste le bon réflexe.

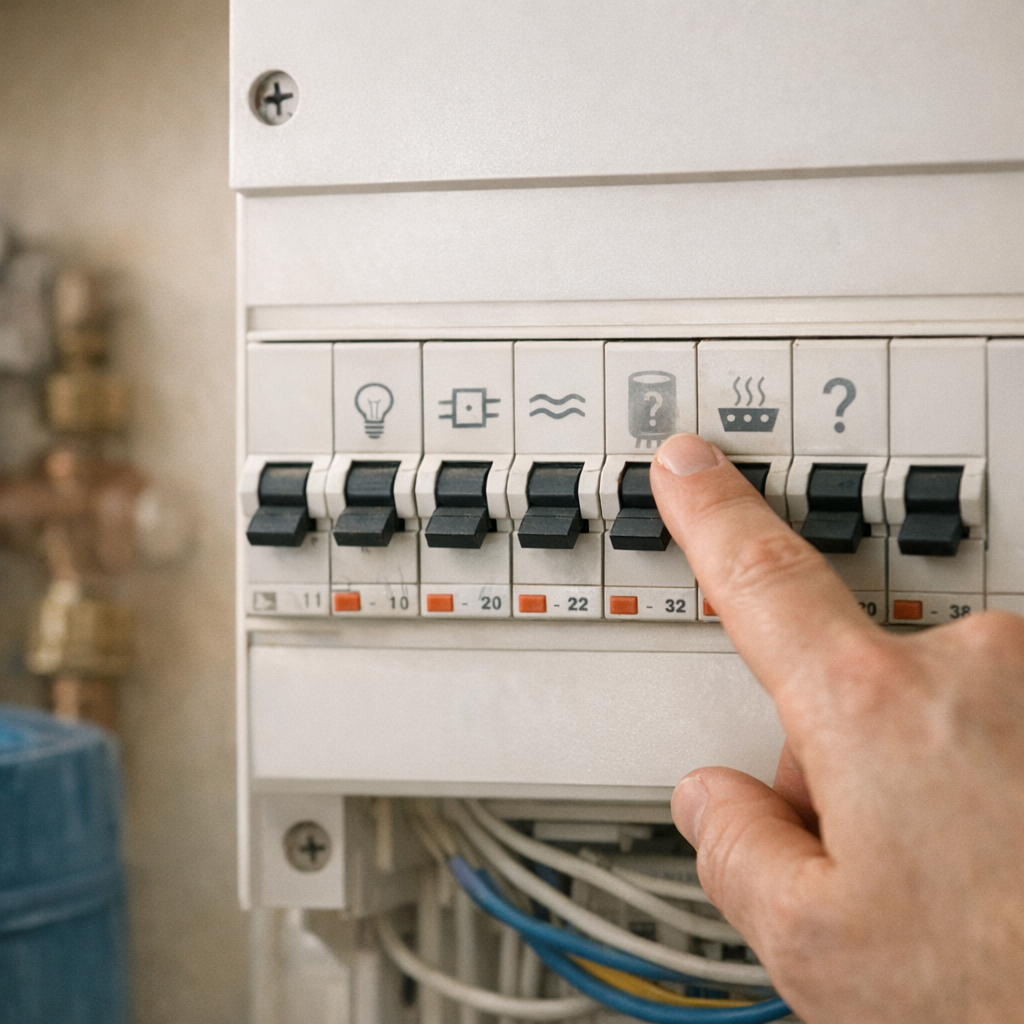

- Photographiez le tableau avant toute manipulation, surtout avec un tableau électrique non étiqueté, afin de pouvoir remettre chaque levier dans sa position initiale.
- Cherchez les mentions ECS, CE, cumulus ou ballon d’eau chaude près d’un disjoncteur divisionnaire, car un ancien autocollant aide parfois plus qu’un pictogramme absent.
- Repérez le contacteur à trois positions, souvent notées 0, Auto et I, car la position Auto signale en général la commande du chauffe-eau.
- Ne démontez pas le capot et ne touchez jamais aux conducteurs : la sécurité électrique prime, même pour savoir comment identifier le disjoncteur du chauffe-eau.
- Si l’installation est saine et accessible, coupez brièvement le circuit supposé, vérifiez ensuite le voyant ou l’eau chaude, puis cessez tout réarmement si le chauffe-eau qui fait sauter les plombs recommence.
Position I, AUTO, 0 : comprendre la marche forcée et les heures creuses
Sur un contacteur jour/nuit, la position AUTO laisse le ballon chauffer pendant les heures creuses prévues au contrat. La position I lance une marche forcée, utile après une forte consommation d’eau chaude. La position 0 coupe la commande. La marche forcée doit rester ponctuelle pour éviter des consommations inutiles.
| Position | Rôle | Usage prudent |
|---|---|---|
| I ou ON | position marche forcée chauffe-eau | Relancer une chauffe immédiate, sans ouvrir le tableau. |
| AUTO | Commande par les heures creuses | Réglage normal si l’abonnement prévoit ce signal. |
| 0 ou OFF | Coupure de commande | Arrêt volontaire, dépannage exclu sans diagnostic. |
Quand appeler un électricien et comment refaire un repérage durable
Il faut appeler un électricien si le chauffe-eau déclenche le disjoncteur, si le tableau n’est pas lisible, si le contacteur chauffe, bourdonne ou ne tient pas, ou si plusieurs circuits semblent mélangés. Un repérage durable repose sur des étiquettes claires, datées et cohérentes avec le fonctionnement réel. Là, on ne cherche plus. Je m’arrête aussi devant une odeur anormale, des traces de chauffe, des déclenchements répétés, une absence de différentiel identifiable, un tableau ancien ou un doute sur du triphasé. Un contacteur défectueux peut fausser le diagnostic, surtout si le tableau électrique chauffe eau a été réétiqueté plusieurs fois sans essai réel.
Questions fréquentes
Peut on laisser un chauffe-eau en marche forcée ?
Oui, mais seulement ponctuellement. En marche forcée, le contacteur du chauffe-eau alimente le ballon hors heures creuses; il repasse souvent en auto au prochain signal heures creuses selon le modèle. Le laisser durablement ainsi augmente la consommation, sans mieux chauffer si le thermostat coupe déjà. Si la position forcée ne tient pas, c’est généralement normal.
Quelle position pour chauffe-eau ?
Sur le tableau électrique, le contacteur jour/nuit a généralement trois positions : 0 ou arrêt, Auto, et I ou marche forcée. Au quotidien, je conseille Auto si vous avez un contrat heures creuses. Mettez I seulement pour relancer une chauffe après une grosse consommation. 0 sert pour couper le ballon, par exemple avant intervention.
Comment savoir si le chauffe-eau est allumé ?
Un chauffe-eau électrique est probablement allumé si son disjoncteur est enclenché, si le contacteur est sur Auto ou I, et parfois si un voyant est visible sur le tableau ou le capot. En Auto, il peut attendre le signal heures creuses. Pour vérifier, passez en I une à deux heures et contrôlez l’eau chaude, sans ouvrir le tableau.
À quelle heure se déclenche le chauffe eau ?
Il se déclenche pendant vos heures creuses, pas à une heure universelle. Les plages figurent sur la facture, l’espace client ou le compteur Linky; souvent la nuit, parfois aussi l’après-midi. Le contacteur du tableau reçoit un signal et lance la chauffe. Si vous êtes en option Base sans heures creuses, le ballon chauffe selon son thermostat dès qu’il est alimenté.
Combien de temps l'eau reste chaude dans un ballon ?
Dans un ballon bien isolé, l’eau reste généralement chaude plusieurs heures et souvent encore tiède à chaude le lendemain, mais c’est très variable : volume, température réglée, âge de la cuve, emplacement en garage froid et soutirages changent tout. Sans consommation, les pertes sont limitées. Avec douches et vaisselle, la réserve peut tomber en une soirée.
Comment régler un ballon d'eau chaude en heure creuse ?
Pour un fonctionnement en heures creuses, il faut un contrat adapté, un contacteur jour/nuit câblé au tableau électrique et le contacteur placé sur Auto. Le ballon chauffe alors au signal du compteur. Vérifiez vos plages horaires, puis évitez de laisser la marche forcée. Si rien ne démarre, le souci peut venir du contact sec, du disjoncteur ou du contacteur.
Comment mettre un chauffe-eau en marche forcée ?
Sur le tableau électrique, repérez le contacteur du chauffe-eau, souvent proche du disjoncteur 20 A et marqué 0, Auto, I. Basculez le levier sur I : c’est la marche forcée. Le ballon commence à chauffer si le thermostat demande. Ne démontez rien; si le symbole ou le câblage n’est pas clair, mieux vaut demander à un électricien.
Comment régler un ballon d'eau chaude ?
Le réglage principal est la température du thermostat, souvent autour de 55 à 60 °C : assez chaud pour limiter le risque bactérien, sans surconsommer ni brûler inutilement. Sur certains modèles, la molette est sous le capot; coupez l’alimentation avant toute manipulation. Pour l’usage quotidien, réglez aussi le contacteur sur Auto si vous avez des heures creuses.
Avant toute manipulation, gardez une règle de terrain : repérer oui, démonter non. Cherchez le pictogramme, vérifiez les mentions ECS, cumulus ou CE, puis observez le contacteur en position auto, 0 ou marche forcée sans toucher aux fils. Si le tableau n’est pas étiqueté, si plusieurs circuits se ressemblent ou si l’eau chaude ne revient pas, faites intervenir un électricien. Un repérage propre évite les coupures inutiles et les mauvaises surprises, notamment lorsqu’on surveille la consommation électrique au démarrage d’un poêle à granulés.
