Dans cet article
Le tubage d’un poêle à bois consiste à insérer un conduit adapté dans une cheminée existante afin d’évacuer les fumées de façon continue. Le schéma distingue le raccordement visible, le tubage intérieur, les jonctions et la sortie en toiture, selon l’appareil et le conduit. Pour approfondir : La Consommation électrique d’un poêle à granulés se joue au démarrage.
Une cheminée ancienne peut sembler saine depuis le salon et révéler plus haut des dévoiements, fissures ou sections inadaptées. Lire un dessin de montage avant tout achat aide à repérer le parcours des fumées, les pièces nécessaires et les contrôles à prévoir.
En quelques mots
Schéma de tubage d’un poêle à bois : comprendre le chemin des fumées
SORTIE TOITURE ↑ fumées ┌───┴───┐ │ Souche│ └───┬───┘ Support haut │ Conduit maçonné existant ┌──────────────────────┐ │ Tubage intérieur │ │ ↑ fumées │ │ │ │ └──────────┼───────────┘ Raccord / plaquette │ Conduit de raccordement │ Sortie haute │ [ POÊLE ]
Avec une sortie arrière, le poêle rejoint d’abord un raccordement horizontal ou un changement de direction compatible, avant de remonter vers le conduit de raccordement et le tubage. Cette variante ne permet pas de déduire les pièces à acheter. Les références, le tracé et les dimensions doivent être validés avec la notice du poêle et celle du système de conduit. Pour approfondir : Comment Régler la flamme d’un poêle à granulés sans risque.
Le schéma sert à visualiser un trajet continu entre la sortie de l’appareil et la souche : raccordement visible, jonction, tubage dans la cheminée existante et terminaison en toiture. Il aide à repérer les traversées, les raccords et l’accès futur à l’entretien. Il ne remplace ni la notice du poêle ni une étude de faisabilité sur place. Pour approfondir : Un tableau d’épaisseur d’Isolation RT 2020 aide à choisir l’isolant.
En fumisterie, le poêle peut avoir une sortie haute ou arrière. Le conduit de raccordement est généralement visible dans la pièce entre l’appareil et le conduit de fumée. Le tubage est installé à l’intérieur d’un conduit existant, souvent un boisseau ou une cheminée maçonnée. La souche désigne la partie émergente en toiture.
Les éléments à repérer sur un schéma de fumisterie
Partez du poêle, puis suivez la sortie haute ou arrière, le conduit de raccordement, la jonction vers le conduit de fumée et la terminaison. Dans une cheminée existante, le tubage chemine à l’intérieur du conduit maçonné : ce n’est pas le tube apparent dans le séjour. Repérez les traversées, supports, accès de ramonage et dévoiements. L’arrivée d’air extérieur doit aussi être examinée lorsque la notice du poêle la demande ou que le logement est peu perméable à l’air.
Les trois configurations de conduits pour raccorder un poêle à bois
Le raccordement d’un poêle à bois sur conduit existant dépend du bâti. Un ancien boisseau n’est pas automatiquement compatible avec un appareil récent, même s’il a servi longtemps. Le dimensionnement, les composants et le tracé se valident à partir de la notice de l’appareil, des documents du fabricant de conduits et d’une visite sur place.
- Cheminée maçonnée existante : le schéma prévoit le poêle, son conduit de raccordement, puis un tubage éventuel jusqu’à la souche. L’état et la continuité du conduit sont vérifiés avant de retenir cette solution.
- Conduit déjà tubé : il faut identifier le système en place, son état, ses références et son adéquation avec le poêle envisagé. Un tube présent dans le conduit ne constitue pas une validation.
- Aucun conduit utilisable : un conduit isolé peut être créé, à l’intérieur ou sur une façade selon le projet. Un conduit extérieur double paroi est une option lorsque le passage intérieur ne peut pas être conservé.
Ces configurations ne se combinent pas au hasard. Chaque coude, changement de direction ou traversée modifie le tracé à contrôler.
Cheminée ancienne : ce qu’il faut contrôler avant d’envisager un tubage
Faites vérifier la continuité du conduit, son état apparent, l’absence d’obstacle et la possibilité de faire passer le système retenu jusqu’en toiture. La compatibilité avec le combustible, la position du poêle et l’accès à l’entretien comptent autant que l’aspect du conduit dans la pièce. Pour approfondir : Que vérifier quand un poêle à pellet MCZ pose problème ?.
| Constat sur le conduit | Piste à étudier |
|---|---|
| Conduit rectiligne et accessible à examiner | Tubage rigide à étudier |
| Conduit avec dévoiements compatibles | Tubage flexible à étudier |
| Conduit dégradé, inaccessible ou non compatible | Création ou réhabilitation à étudier |
Ce tableau est un repère de diagnostic, pas une prescription. Le diamètre ne s’en déduit pas. Il dépend notamment du diamètre de sortie du poêle, de la hauteur et du tracé du conduit, des dévoiements, de la notice de l’appareil et du calcul de dimensionnement. La validation relève du fabricant du système ou d’un professionnel qualifié.

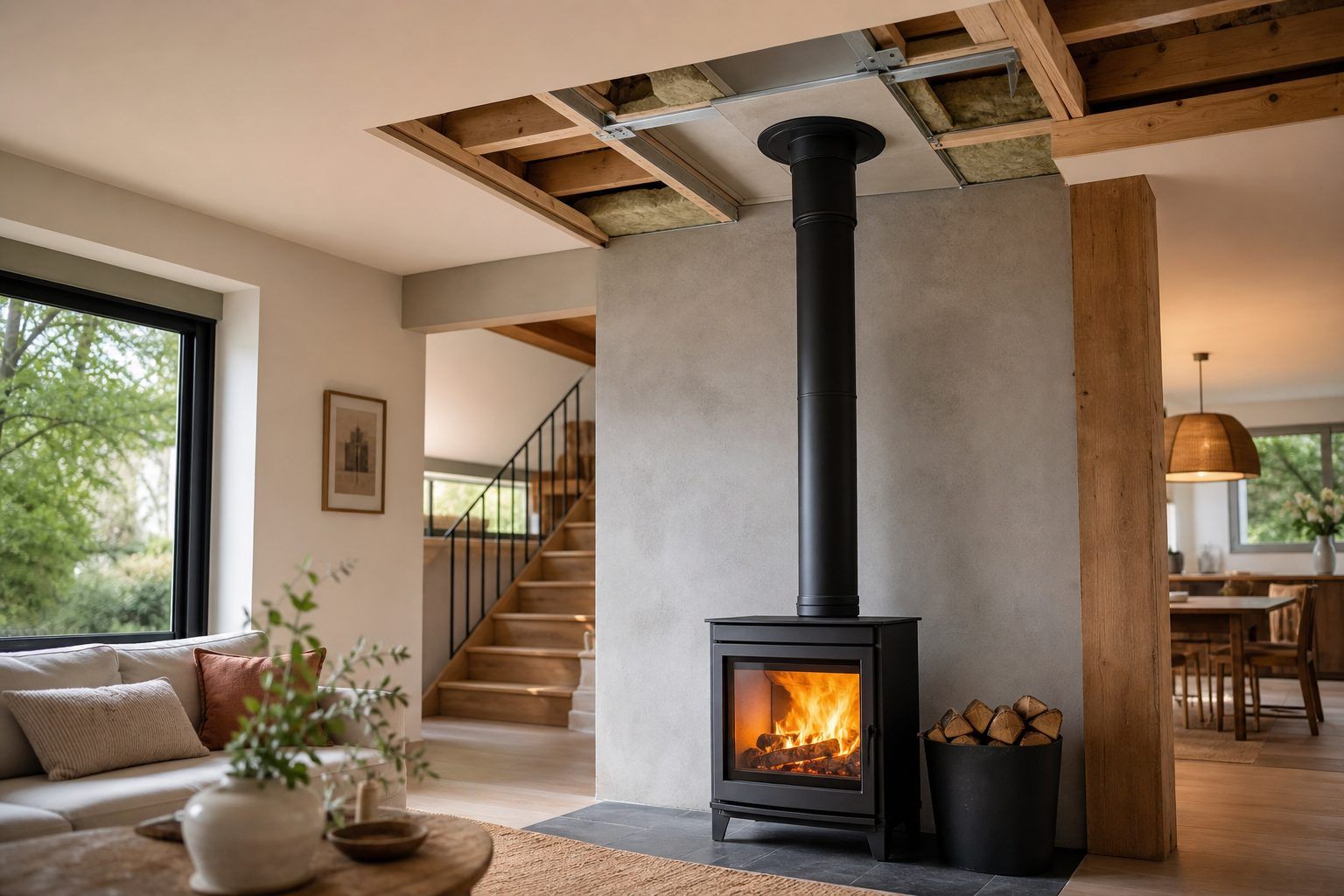

Mise en sécurité du conduit : distances, traversées et compatibilité
Un conduit fiable ne se résume pas à une évacuation qui semble fonctionner au premier feu. La sécurité repose sur la compatibilité du poêle, du conduit de raccordement, du tubage éventuel et des matériaux du bâtiment. Un mauvais tirage peut refouler des fumées ; une pièce métallique trop proche d’un matériau combustible peut provoquer un échauffement préoccupant.
| Point à relever | À noter avant validation |
|---|---|
| Distance aux matériaux combustibles | Valeur indiquée par le fabricant du conduit retenu |
| Distance autour du poêle | Valeur indiquée dans la notice de l’appareil |
| Traversées | Nature de chaque plafond, mur, plancher ou toiture traversé |
| Coffrage ou habillage | Présence, matériaux employés et accès conservé au contrôle |
| Jonctions et supports | Accessibilité, références et compatibilité avec le système |
Les jonctions doivent rester contrôlables. Les dissimuler dans un plancher, un mur ou un coffrage complique l’inspection et une intervention ultérieure. Les traversées demandent un traitement prévu pour le système choisi. Le NF DTU 24.1 constitue un cadre technique de référence, à lire avec la notice du poêle et la documentation du conduit. En cas de doute, le projet doit être suspendu plutôt que corrigé avec un accessoire ajouté après coup.
Pourquoi la notice du poêle prime sur un schéma générique
Deux poêles proches visuellement peuvent avoir une sortie différente, des accessoires propres et des exigences distinctes pour l’air comburant. Un schéma trouvé en ligne ne fixe donc ni les composants autorisés ni le cheminement définitif. Croisez le dessin du projet avec la notice du poêle, la documentation du fabricant de conduits et les observations sur place.
Montage et raccordement : lire les étapes sans improviser la pose
Lire un montage ne signifie pas réaliser seul la pose. Le schéma sert à poser les bonnes questions dans le bon ordre. Un raccordement avec coude ou une sortie horizontale modifie le trajet des fumées et les contraintes à vérifier. Le conduit visible assure le raccordement de l’appareil ; le tubage sécurise le parcours dans un conduit existant.
- Relever l’existant : emplacement du poêle, ancien conduit, traversées et accès en toiture.
- Lire la notice du poêle et relever les références des composants prévus par le fabricant.
- Définir le trajet complet, y compris les éventuels coudes, la sortie arrière et les zones à protéger.
- Faire valider la compatibilité du conduit, des supports, des traversées et des accès de ramonage.
- Faire contrôler le montage achevé avant utilisation et conserver les documents associés.
L’emboîtement des tuyaux : une vérification de compatibilité, pas une astuce universelle
Relevez la référence exacte de chaque élément acheté, puis consultez le schéma de pose du fabricant. Repérez le sens de circulation des fumées ou de gestion des condensats indiqué dans sa documentation, ainsi que les joints prévus. Ne mélangez jamais des éléments de systèmes incompatibles, même si leur diamètre paraît identique. Vérifiez enfin la stabilité des jonctions, les supports et l’accès au ramonage.
fumées ↑ │ élément selon notice │ joint prévu par le système │ élément selon notice
Après le schéma : contrôles, entretien et règles locales à vérifier
Une fois le schéma validé et l’installation terminée, le dossier technique permet de retrouver les composants employés et de préparer l’entretien. Avant la première utilisation, demandez les documents de pose et les consignes correspondant à l’appareil et au conduit réellement installés.
Le ramonage du conduit de fumée doit être réalisé au moins 1 fois par an. Cette périodicité minimale nationale figure dans le Code de la santé publique, consultable sur Légifrance. Le règlement sanitaire départemental, la commune, l’assureur ou le fabricant peuvent imposer des exigences complémentaires. Si la règle locale n’est pas connue, vérifiez-la auprès de la mairie, de la préfecture ou du service communal compétent avant usage.
Cette règle ne vise pas indistinctement tous les poêles à bois, mais elle rappelle l’intérêt de consulter les prescriptions applicables sur son territoire.
Pour un projet de remplacement, le dispositif Coup de pouce Chauffage est présenté par le ministère de la Transition écologique. Les critères et montants pouvant évoluer, consultez la source officielle au moment du projet avant de retenir une solution ou de signer un devis.
Les documents à conserver après l’installation
Conservez la notice du poêle, les références du conduit de raccordement et du tubage, les documents de pose ainsi que les justificatifs d’entretien et de ramonage. Ajoutez si possible des photographies prises avant la fermeture d’un habillage ou d’un coffrage. Cette traçabilité facilite les vérifications, la recherche d’une pièce compatible et les échanges avec l’assureur ou un professionnel.
Avant de commander un tubage ou de raccorder le poêle, relevez le trajet complet du conduit, son état, ses changements de direction et l’accès au ramonage. Comparez ce relevé avec la notice de l’appareil. Une validation par un professionnel qualifié reste indispensable pour confirmer le dimensionnement, les distances de sécurité et la conformité du montage.
Tout ce qu'on vous demande
Comment tuber une cheminée pour un poêle à bois ?
Le tubage consiste à installer un conduit adapté dans une cheminée existante, après contrôle de son état, de sa continuité et de son accessibilité. Le professionnel définit le système selon le poêle, le tracé et la documentation des fabricants. Un conduit ancien ne doit pas être considéré comme compatible sans diagnostic.
Comment installer le tubage d’un poêle à bois ?
Préparez un schéma complet, depuis la sortie du poêle jusqu’à la toiture. Faites ensuite valider le conduit existant, les traversées, les composants et l’accès au ramonage. La pose doit respecter la notice de l’appareil, les prescriptions du système de conduit et le NF DTU 24.1.
Quel type de tubage choisir pour un poêle à bois ?
Un conduit rectiligne et accessible peut conduire à étudier un système rigide. Des dévoiements compatibles peuvent orienter l’étude vers un flexible. Un conduit dégradé ou inaccessible peut nécessiter une réhabilitation ou une création. Le diamètre, lui, dépend de la notice et du dimensionnement du projet.
Quel sens faut-il respecter pour les tuyaux de poêle ?
Le sens de montage dépend du système et de ses accessoires. Relevez les références, consultez le schéma de pose du fabricant et repérez le sens de circulation ou de gestion des condensats. Vérifiez les joints prévus et n’assemblez jamais des éléments de systèmes incompatibles.
Comment tuber une cheminée ancienne pour installer un poêle à bois ?
Faites contrôler le conduit maçonné avant tout choix de matériel : obstacles, continuité, état apparent, passage possible et entretien futur. Le professionnel déterminera ensuite si le tubage est réalisable et quel système convient. Cette étape est essentielle dans les maisons anciennes, où le tracé est rarement entièrement visible.
Comment emboîter correctement les tuyaux d’un poêle à bois ?
Utilisez uniquement les éléments prévus pour le système retenu et respectez leur notice de montage. Après assemblage, les jonctions doivent être stables et accessibles pour le contrôle. Vérifiez aussi les supports, les joints et l’accès au ramonage. En cas d’incertitude, faites contrôler le raccordement avant toute utilisation.
